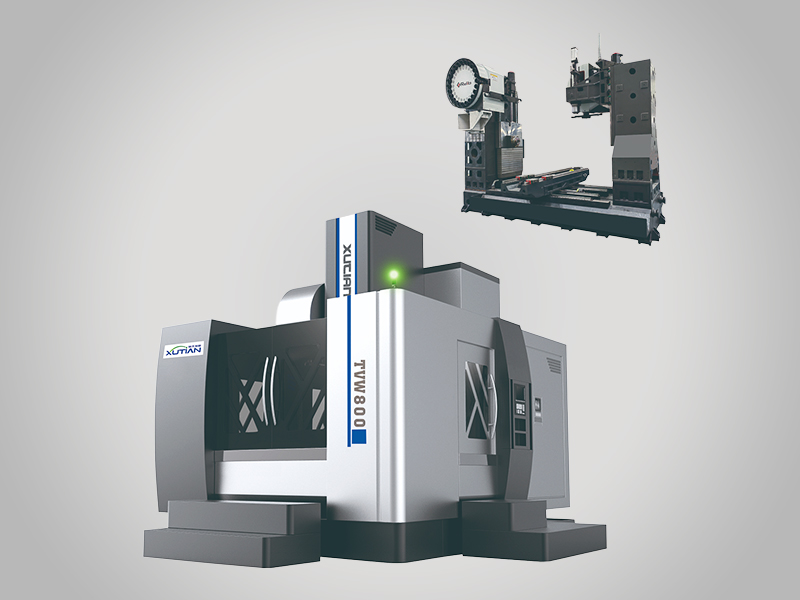

TVW 系列

TVW系列主要技術參數

TVW 系列選擇配置

主軸中心出水

齒輪箱

發那科 / 西門子系統

TVW 系列主要技術參數

項目		單位	型號
			TVW500	TVW630B	TVW800	TVW1000
工作臺	工作臺尺寸（長 × 寬）	mm	500×500	630×630	800×800	1000×1000
	工作臺最大載荷	kg	1200	2500	5000	6000
	T型槽（槽數-槽寬 × 節距）	mm	5-18×90	5-18×125	5-22×135	5-22×240
	工作臺最大轉速	r/min	0~16.6	0~16.6	0~11.1	0~11.1
	工作臺分度	°	360×1°	360×1°	0.001°	0.001°
坐標範圍	工件最大回轉直徑	mm	1200	1500	2200	2500
	工作臺左右行程（X軸）	mm	1100	1300	1500	1800
	工作臺前後行程（Y軸）	mm	700	600	800	700
	立柱主軸箱上下行程（Z軸）	mm	720	800	800	800
	臥主軸箱上下行程（Z2軸）	mm	600	600	600	600
	立柱中心到立柱導軌面距離	mm	765	836	940	940
	主軸端面至工作臺面距離	mm	150~870	160~960	200~1200	200~1200
	臥主軸中心到工作臺面距離	mm	310~1010	415~1015	390~1090	390~1090
主軸	主軸形式	/	直聯	皮帶聯接	皮帶聯接	皮帶聯接
	主軸最高轉速	r/min	8000	6000	6000	6000
	主軸孔錐度	/	BT40/Φ150	BT50/Φ190	BT50/Φ190	BT50/Φ190
	快速移動速度(X/Y/Z1/Z2)	m/min	24/24/20/20	24/24/20/20	24/24/20/20	24/24/20/20
進給速率	切削進給速度	m/min	1~7	1~7	1~7	1~7
電機	立銑頭主軸電機功率	kW	7.5/11	15/18.5	15/18.5	15/18.5
	伺服電機扭矩（X/Y/Z1/Y2）	N.m	18/18/28B/18B	28/28/28B/28B	28/28/28B/28B	28/28/28B/28B
	冷泵電機	kW	0.55	0.55	0.55	0.55
精度	定位精度	mm	0.008/300	0.008/300	0.008/300	0.008/300
精度	重複定位精度	mm	0.005	0.005	0.005	0.005
系統	CNC系統	/	SYNTEC	SYNTEC	SYNTEC	SYNTEC
電源	供電電源	KVA	≥ 35	≥ 50	≥ 60	≥ 70
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
機床尺寸	佔地面積（長 × 寬 × 高）	mm	3600×3200×3200	3400×4200×3500	3400×4200×3500	3800×4200×3500
機床尺寸	機床重量(約)	kg	9000	13500	16500	18500

技術參數如有變動，恕不另行通知。

^{}
